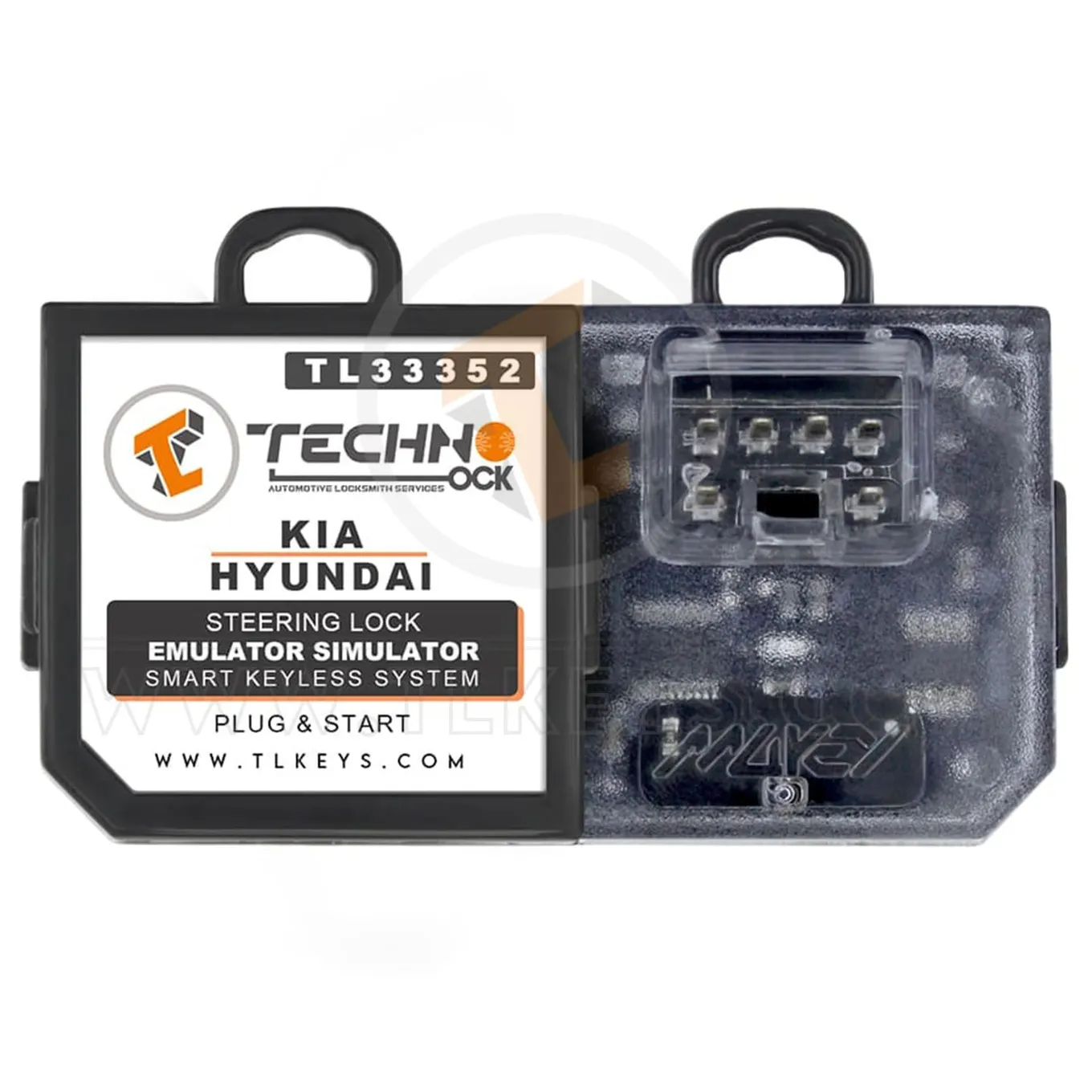

Émulateur de simulateur de verrouillage de direction Kia Hyundai ELV ESL

Émulateur de verrouillage de direction pour Kia-Hyundai ELV ESL, tous les modèles

Pour émulateur de verrouillage de direction Kia-Hyundai

Présentation du simulateur de blocage du volant Kia-Hyundai :

Pour les véhicules KIA-Hyundai, remplacez l'ESCL (verrouillage électronique de la colonne de direction) d'origine.
Auto-apprentissage (plug and play), aucun alignement/apprentissage requis.

Kia-Hyundai Choses à savoir/Dépannage

• ESCL n'est pas automatisé, GND et +12V sont tous deux déclenchés par le PDM pendant une courte période pour permettre les actions LOCK/UNLOCK.
• Le fonctionnement de l'ESCL est géré par l'IPM qui communique via la ligne de communication série et permet en outre le fonctionnement de l'ESCL en tirant la broche ESEL_ENABLE à +12 V.
• Les deux sorties ESCL (ligne de commande série et ESCL_UNLOCK sont des sorties en bloc ouvertes sans traction intégrée. ESCL_UNLOCK descend si ESCL est déverrouillé.
• La LED de la carte émulateur clignote si une action est effectuée (demande de verrouillage/déverrouillage reçue ou ESCL activé).

Pour installer Kia Hyundai sur la voiture :

Conçu pour le connecteur ESCL d'origine. Vous pouvez le déballer de votre ESCL cassé et le souder directement à la carte émulateur.
Ou vous pouvez utiliser un connecteur de la rallonge d'origine (installée dans certaines voitures).

N° de code PIN	Description
1	-
2	Sol
3	Alimentation (+12V)
4	ESEL ACTIVER
!	DÉVERROUILLAGE ESCL
&	Comm. série. Doubler
