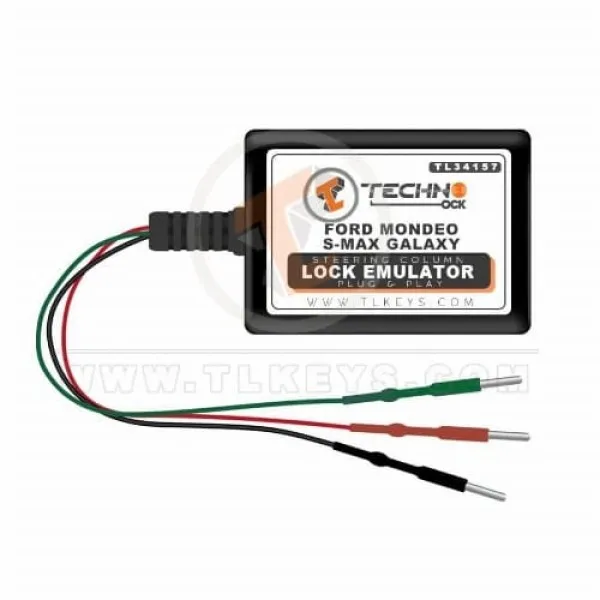

Ford Mondeo S-max Galaxy Lenksäulenschloss ELV ESL Emulator

Ford ESCL GK-1318 ELV ESL Emulator CD4-Plattform Blue Connector Mondeo MK5 (cd391), S-Max MK2, (CD539E), Galaxy MK4 (CD390E) usw

Für Ford ESCL Emulator CD4 Plattform Lenkschloss-Emulator

Für Mondeo S-Max Galaxy Lenkschloss-Emulator Übersicht:
Das Gerät emuliert die Ford ESCL-Einheit und ist mit Fahrzeugen der Ford CD4-Plattform (Mondeo, S-max, Galaxy usw.) ab Baujahr 2014 kompatibel.
Die ursprüngliche SCL-Nummer sieht aus wie AVON-3F880-Kx, der Stecker hat 4 Pins, normalerweise blau gefärbt.
Der Emulator ist Plug & Play, es ist keine Ausrichtung erforderlich.

Für Mondeo S-Max Galaxy Lenkschloss-Emulator-Installation im Auto:

• Stoppen Sie das Auto.
• Stecken Sie den Stecker in die Steckdose.
• Beachten Sie, dass die ursprüngliche SCL nur dann mit Strom versorgt wird, wenn eine Statusanforderung oder ein Befehl zum Öffnen oder Schließen vorliegt.
• Drücken Sie die START-Taste und die GRÜNE LED muss blinken. Wenn die ROTE LED blinkt, liegt ein Fehler vor. Sie müssen ihn mit einem Diagnosetool löschen oder Sie können das Auto zurücksetzen, indem Sie die Batterie ausstecken und wieder einstecken.
• Wiederholen Sie den letzten Schritt, bis die GRÜNE LED blinkt. Der Emulator wurde erfolgreich installiert.

Für Mondeo S-Max Galaxy Lenkradschloss-Emulator Lichtverhalten:

LED am Emulator:
RED SCL befindet sich in einem gesperrten Zustand
GRÜN SCL ist in einem entsperrten Zustand

Pinbelegung:

• PIN 2: +PWR (geschaltet)
• PIN 3: GND (geschaltet)
• PIN 4: LIN

Notiz:Diese LOCK-Aktion wird mit Verzögerung ausgeführt:
Die Zündung wird ausgeschaltet, die Türen geschlossen und verriegelt, die Spiegel des Autos werden eingeklappt (sofern eine solche Funktion vorhanden ist), dann wird die Aktion „VERRIEGELN“ ausgeführt.
FREISCHALTENDie Aktion wird normalerweise ausgeführt, wenn ein Auto entriegelt oder IGN eingeschaltet wird.
Alle diese Aktionen müssen SCL einschalten, die entsprechende Status-LED muss leuchten.
