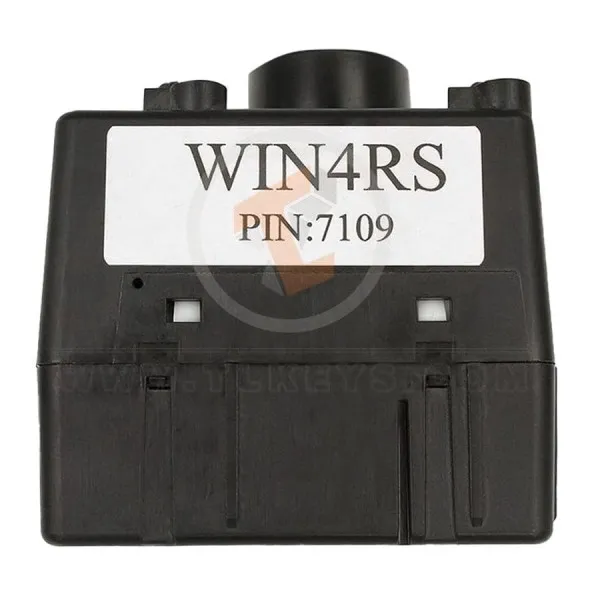

Le nœud d'allumage sans fil d'origine WIN4RS Chrysler de la boîte de diagnostic

WIN4/WIN4RS utilise 4 boulons pour le fixer à la voiture

• Simple Plug and Play, le serrurier utilise le TCode/MVP, Zed Full, Smartbox ou autre
  le programmeur devra peut-être simplement programmer de nouvelles clés en utilisant le code PIN fourni sur chaque WONDER WINMODULE. C'est ça!
• Les véhicules utilisant un DÉMARRAGE À DISTANCE auront besoin du MODULE WONDER WIN approprié, mais utilisez RS après pour
  partie. (SO WIN4RS est simplement un WIN4 avec un plug-in supplémentaire pour les véhicules dotés d'un DÉMARRAGE À DISTANCE.)

Installation:

• LORS de la suppression ou de l'installation d'un module WIN.

• Assurez-vous que le véhicule a une tension appropriée d'au moins 12,3 volts.

• Ayez toujours en stock les clés VIRGIN FOBIKS et POD à des fins de test.

• Ayez toujours un TDB003 pour des tests et une confirmation supplémentaires.

• Il n'est pas nécessaire de débrancher la batterie du véhicule. Assurez-vous simplement qu'il n'y a rien d'ouvert pour vider la batterie.

• Même si le contact est bloqué sur ACC ou RUN lorsque le WIN est le véhicule débranché s'éteindra. C'est bon!

• Si la clé FOBIK ou POD reste coincée à l'intérieur du WIN, tournez-la dans le sens inverse des aiguilles d'une montre et rebranchez le faisceau et ceci
  libérera la clé.
• S'il ne se libère pas, vous pouvez utiliser un trombone et l'insérer dans le trou d'épingle situé sur le côté gauche du module WIN.

Test et dépannage Le module WIN existant doit remplacer :

• En tournant une clé vierge en position RUN, le groupe d'instruments ne s'allume pas ET les vitres ne montent ou ne descendent pas.

• SI TDB003 ou TDB006 ne détecte pas de signal de WIN lors de l'insertion et de la rotation de la clé sur ON.

• Si votre PROGRAMMATEUR DE CLÉ ne peut pas lire le code PIN ou s'il vous donne un code PIN incorrect après avoir confirmé auprès du CONCESSIONNAIRE/NASTF.

• Si une nouvelle télécommande FOBIK ne verrouille/déverrouille pas les portes. Testez avec TDB003 pour vous assurer que la fréquence est correcte et que les serrures de porte fonctionnent via l'interrupteur de porte.

• Si vous insérez la clé et qu’elle ne tourne pas du tout.

• Si vous éteignez le véhicule et que la clé ne dépasse pas l'ACC, laissez les accessoires allumés. Dans certains cas, il faut entre 1 et 10 minutes pour qu'un CLIC se fasse entendre et que la touche soit relâchée.

• Si vous devez exercer une pression en tournant la CLÉ sur CRANK ou si vous devez « remuer » la clé pour trouver le bon endroit pour
  faire démarrer ou maintenir le véhicule en marche.

• Si vous retirez la CLÉ et que le véhicule continue de rouler ET lorsque vous débranchez le WIN, il s'éteint. SI il ne s'éteint pas, le problème peut provenir d'un autre module autre que le WIN.

• Si, pendant la conduite, le véhicule s'éteint lorsqu'il rencontre des « bosses » sur la route.

• Si le VOYANT DE SÉCURITÉ (CERCLE ROUGE) continue de clignoter lors de l'utilisation d'une clé qui fonctionne et que le véhicule ne démarre pas et que le voyant clignote toujours en position ON. Même si vous ajoutez un nouveau FOBIK/POD et que ces conditions ne changent pas.

Instructions d'installation et de programmation :
1. Supprimez l'ancien WIN et remplacez-le par un nouveau MODULE WONDER WIN. Il sera maintenu avec 2 ou 4 vis.
2. Débranchez/branchez le connecteur électrique. (Deux si le démarrage à distance est équipé.)
3. À l'aide d'un programmateur de clé capable de programmer ces types de véhicules, programmez simplement à partir de vos clés POD neuves/vierges ou de vos clés de style FOBIK. (LES ANCIENNES CLÉS NE FONCTIONNERONT PAS, elles sont synchronisées avec l'ancien module WIN)
4. SI VOUS UTILISEZ un T-Code ou un MVP, vous devez sélectionner PAR SYSTÈME FOBIK B.
5. Utilisez le code PIN fourni sur le MODULE WONDER WIN.
6. UNE FOIS qu'un MODULE WONDER WIN contient des clés programmées, il NE PEUT PAS être réutilisé sur différents
Véhicule.

Modèles WIN 4RS (avec démarrage à distance)
Convient aux éléments suivants

2008-2010Chrysler 300
Chrysler ville et pays 2011-2015
Chargeur Dodge 2008-2010
Dodge Challenger 2009-2014
Dodge Durango 2010-2013
Dodge Grand Caravan 2011-2015
Dodge Magnum 2008-2009
Dodge Ram 2009-2012
Fourgon utilitaire Dodge CV 2013-2015
Commandant Jeep 2008-2010
Jeep Grand Cherokee 2008-2013.
VW Routan 2011-2014.
