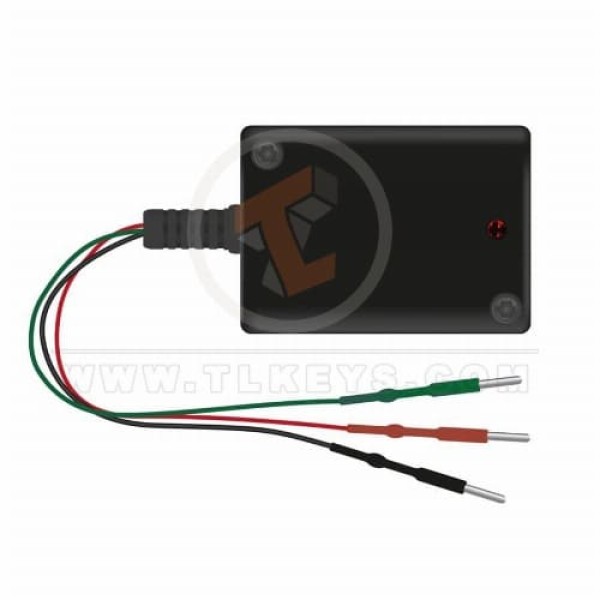

Émulateur de verrouillage de colonne de direction Ford Focus C-Max Kuga ELV ESL

Verrouillage électronique de la colonne de direction (ESCL) Émulateur ELV ESL pour plate-forme FORD C1 – FOCUS, C-MAX, KUGA, etc.

Version LIN (connecteur noir), 2012 et plus

Émulateur de verrouillage de direction pour Focus c-max Kuga
Pour Focus C-Max Kuga Émulateur de verrouillage de direction Présentation :
L'appareil émule l'unité Ford ESCL, compatible avec les voitures à plateforme Ford C1 (Focus mk2, C-MAX, etc.) à partir de 2012.
Le numéro de pièce SCL d'origine ressemble à AVON-3F880-Jx, le connecteur a 4 broches et seulement 3 fils ont été utilisés, la couleur du connecteur SCL est NOIRE !!!
Si vous disposez d'un connecteur VERT, vous disposez d'une ancienne architecture K-line au lieu de LIN - cet émulateur n'est pas compatible avec les systèmes K-line.
Soyez prudent car les deux références (pour LIN et K) sont imprimées sur le boîtier SCL avec une remarque sur la couleur du bouchon.
Plug and Play, aucun alignement nécessaire

Comportement de la lumière de l'émulateur de verrouillage de direction pour Focus C-Max Kuga :

Mené sur l'émulateur :
Le SCL rouge est dans un état verrouillé
GREEN SCL est dans un état déverrouillé

Pour l'installation de la Focus C-Max Kuga sur la voiture :

• Arrête la voiture.
• Branchez le connecteur dans la prise.
• Notez que le SCL d'origine est alimenté uniquement lorsqu'il y a une demande d'état ou une commande d'ouverture ou de fermeture.
• Émulateur installé avec succès.

Brochage :

• broche 1 : non utilisée (pas de fil)
• broche 2 : +PWR (commutée)
• broche 3 : GND.
• broche 4 : LIN
